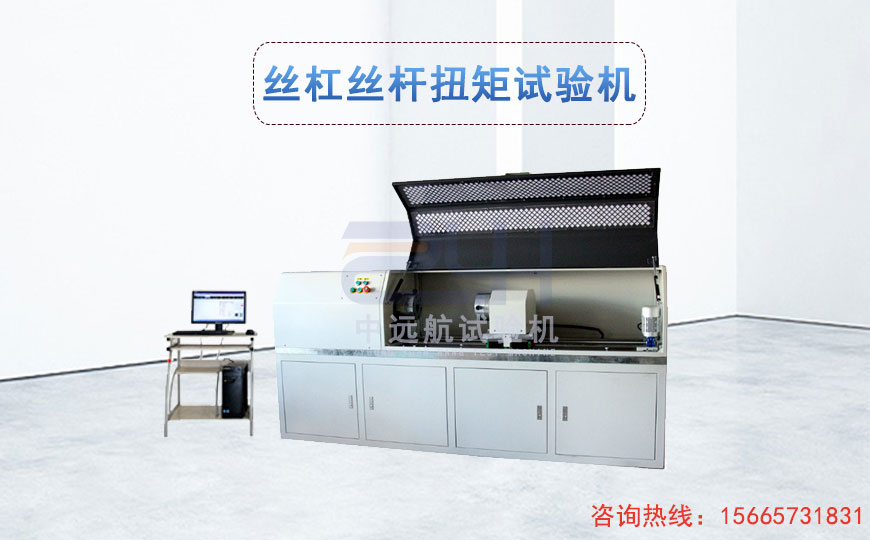

1、微机控制滚珠丝杠传动效率综合测试仪包括用于加载测量试件的工作台，用于获取测量试件数据的电气测量系统；

2、工作台包括设置在床身上的伺服控制系统、模拟加载系统，所述伺服控制系统包括依次连接的传动轴、主轴、试件丝杠、测量工作台，所述试件丝杠固定在测量工作台上，所述传动轴通过主轴连接试件丝杠并带动测量工作台产生轴向位移；

3、模拟加载系统包括依次连接的加载工作台、加载丝杠副，测量工作台与加载工作台相连，加载丝杠副对测量工作台施加规定的轴向载荷；

4、电气测量系统包括电气操作台，设置在工作台上并与电气操作台连通的扭矩传感器、拉压传感器、扭矩传感器连接在传动轴和主轴之间用于输入转矩的测量，拉压传感器设在加载工作台上用于输出轴向力的测量，也可选配温度监测巡检系统，用于测量工作台工作状态参数。

在完成了滚珠丝杠副传动效率测试装置测控系统的开发，以 VB 系统开发编写测量软件，Windows中文操作平台，可以检测材料的扭矩、扭转角度、扭转强度等，使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。完成测试台的工况拟合、动态检测、数据储存和数据、曲线波形处理，最后在PC端输出测试报告表格的操作。
